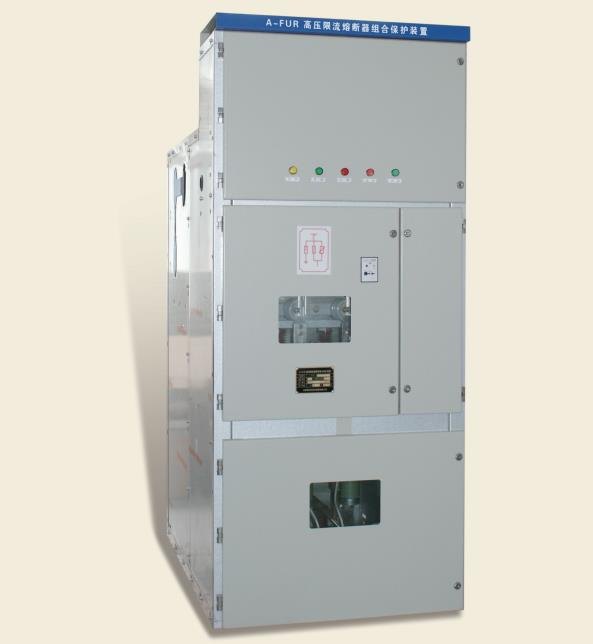

A-FUR高壓限流熔斷器組合保護裝置主要用于大中型發電機出口的廠用變壓器或發電機勵磁變壓器的短路保護，高壓電機的短路保護，也可以用于較大短路電流的6-35kV線路中的短路保護。

組成部分

本組合保護裝置由高壓限流熔斷器FU、氧化鋅非線性電阻RV、撞擊機構，真空斷路器（或負荷開關）QF以及三相過電壓保護器組成。

型號及參數

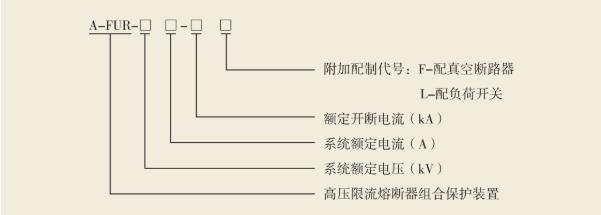

型號的含義：  如圖

主要技術參數：  如圖

使用條件

環境濕度：-20℃—+40℃；

額定頻率：50Hz—60Hz；

環境濕度：≤90%(25℃)，50%(40℃)；

海拔高度：≤2000m；高原型：4000m；

使用要求：周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染，無劇烈震動與沖擊，運行中的工作電壓、工作電流及開斷電流均不超過裝置的額定值。

運行和維修

1、裝置投運前應進行各部件檢查并做耐壓試驗。

2、裝置正常運行基本不需要進行維護，但動作后應立即更換FU、Rv組件。

3、裝置每年應進行一次常規檢查，主要內容有：清掃灰塵，做耐壓試驗，檢測過電壓保護器，檢查熔斷器以及端子牌走線等。

訂貨及服務

1、用戶訂貨須提供相關主機、主變、廠用變或勵磁變的技術參數，提供主電路的接線圖，并注明元器件的名稱規格及型號，同時注明裝置的尺寸、顏色、功能要求等。如有特殊要求或需增加額外的附件、備件，也須詳細注明。

2、本公司根據用戶的要求和提供的技術參數進行設計和生產，并負責包裝運輸。如用戶需要，我公司還可以派遣技術人員到現場進行指導安裝、調試、請用戶給予必要的配合。

3、本公司對產品提供終身維修并長期提供備品備件。
